当前位置: 首页 /产品展示 /立式餐厨泵

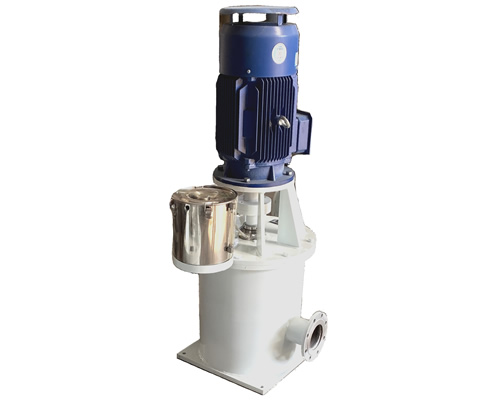

CCB型餐厨垃圾浆液输送泵

1、CCB型餐厨垃圾浆液输送泵用途

CCB型餐厨垃圾浆液输送泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,该系列产品结构合理可靠,使用维护方便,主要应用于餐厨垃圾处理,用于输送餐厨垃圾浆料、废水、油脂等介质。使用寿命远远大于螺杆泵和液下泵。它采用大管道防堵塞的结构,这样通过的颗粒直径可达口径的四分之一。根据用户的需求,在不允许泄漏的工况,在无密封基础上还可以加集装式密封。

餐厨垃圾处理泵

CCB型餐厨垃圾输送泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,该系列产品结构合理可靠,使用维护方便,主要应用于餐厨垃圾处理,用于输送餐厨垃圾浆料、废水、油脂等介质。使用寿命较螺杆泵和液下泵长3倍以上。



2、CCB型餐厨垃圾浆液输送泵工作条件



 转速:980、1480、2950r/min

 电压:380V

 进、出口口径:50­~300mm

 温度范围:≦150℃

 介质的固相物容积比:≦25%

3、CCB型餐厨垃圾浆液输送泵型号意义

100CCB90-25
100 —— 进、出口直径100mm
CCB —— CCB型餐厨垃圾浆液输送泵

90 —— 设计点流量90m3/h
25 —— 设计点扬程25m
F —— 采用副叶轮密封

4、CCB型餐厨垃圾浆液输送泵性能范围(设计点)

流量:3~720m3/h
扬程:10~100m


5、CCB型餐厨垃圾浆液输送泵适用工况
1、输送介质的温度小于150℃。
2、输送介质的固相物容积比在25%以下。
3、输送介质的运动粘度为(7~23)×10-6㎡/s。
4、输送介质的密度小于1800kg/m3。
5、输送介质的固体颗粒直径(单位mm):

 泵口径

 50

 65~80

100~125

 150~200

 250~300

 颗粒直径

 <10

 <20

<25

 <30

 <50



二、CCB型餐厨垃圾浆液输送泵结构特点
CCB型餐厨垃圾浆液输送泵具有明显技术优势:
1、水泵叶轮为半开式结构,效率较传统的螺杆泵和液下泵高10%~15%,同性能参数泵所配电机功率普遍低一个档次,节能显著,同时,叶轮抗汽蚀性能好。
2、密封采用多面连环流体动力密封,由副叶轮密封和停机密封组成,适用于频繁启动场合。
3、联接方式为水泵和电机刚性直联。从电机端俯视,泵为顺时针方向旋转。
  4、泵底部设计有适合餐厨垃圾处理运行的独特沉淀室,不能通过出口被排出的残渣介质等会沉入泵底部的沉淀室,可通过清淤孔清理。

三、CCB型餐厨垃圾浆液输送泵主要零部件材料

泵体

叶轮

泵轴

密封环

副叶轮

轴承支架

电机座

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

1Cr18Ni9Ti

Q235-A

四、CCB型餐厨垃圾浆液输送泵结构示意图
