HLB系列立式长轴斜流泵性能范围

流量：Q=0.45 ～ 16.7m³/s

扬程：H=5.7 ～ 60m

HLB系列立式长轴斜流透平泵型号说明

示例：1400HLB-26A

      1400---泵吐出口管径（mm）；

      HLB---立式斜流泵；

      26---泵设计点扬程（m）；

      A---A、B、C……为叶轮切割顺序代号

HLB系列立式长轴斜流透平泵结构说明

1. 安装方式

单层基础：电动机与泵直联安装在一个基础层上，泵吐出管可布置在泵基础层之下，也可布置在基础层之上。

双层基础：电动机与泵安装在各自的基础层之上，泵吐出管在两基础层之间。

2. 泵分为不可抽出式和转子（包括导叶体）或泵整体可抽出式两种。

3. 泵叶轮分为离心整体叶轮或斜流式整体叶轮，双金属整体叶轮和组合叶轮等。

4. 泵的轴向力由电机的止推轴承承受，也可根据需要设计成由泵本身的止推轴承来承受。

5. 泵的轴承为橡胶（耐磨、耐蚀、耐海水橡胶）导轴承，也有在驱动端（联轴器下方）采用滚动轴承。泵轴通常设置护管，护管内充有洁净的压力水，用于导轴承的润滑和冲洗，压力水量可有流量继电器控制以防缺水损坏轴承。

当泵用于输送污水或含有颗粒的水时，导轴承端设有停车自动轴封装置，以防停机后介质进入轴承内。

6. 输送海水的泵，除采用耐海水电化腐蚀的材料外，还采用动电阳极法或外部电源法阴极保护装置，以防止泵零件的电化腐蚀。

7. 泵通过刚性或弹性联轴器由电机直接驱动。

8. 泵吸入锥管由通常的喇叭形和改进的椭圆形两种。

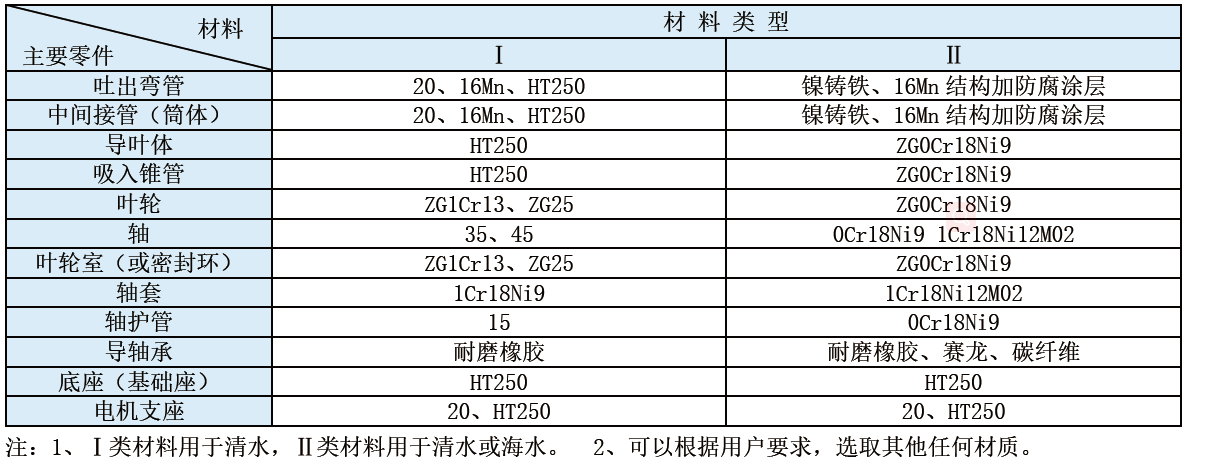

HLB系列立式长轴斜流透平泵主要零件材料

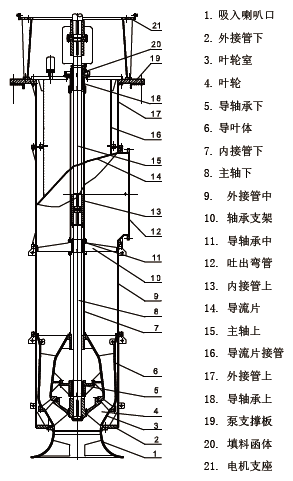

HLB系列立式长轴斜流透平泵剖面图
