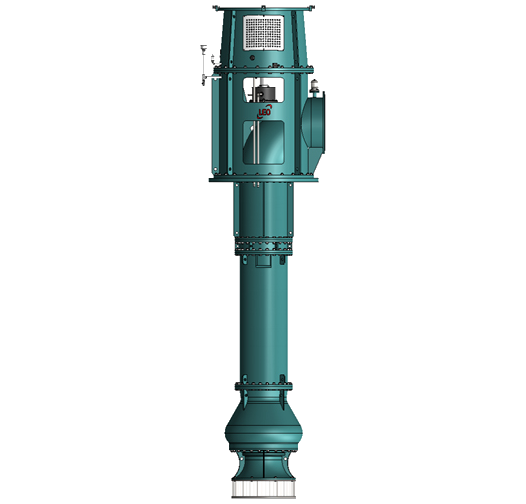

LC型液下长轴泵

结构特点 :
LC型长轴液下泵入口垂直向下,出口水平,单基础安装,泵和电机直联;从电机端俯视,泵为逆时针方向旋转,主要特点有:
1.用水力设计软件优化设计,性能优越,并充分考虑了叶轮及导叶的抗磨蚀性,使叶轮等易损件寿命大大提高;产品运行平稳、安全可靠、高效节能。
2.水泵进口装有滤网,开孔大小适当,既有效地防止大颗粒杂质进入泵内损坏水泵,同时又保证了净进水面积是扬水管断面面积的3.5倍以上,最大限度地减少了进口损失,提高了水泵效率。
3.叶轮采用平衡孔平衡轴向力,叶轮前后盖板均设有可更换的密封环,保护叶轮及泵体。密封环采用特殊堰堤型结构,可有效防止泵停机后氧化铁皮或其它杂质沉至密封环间隙进口处,极大地提高了密封环和叶轮的使用寿命。
4.泵中间轴、扬水管和护管为多节,中间接轴采用套筒联轴专利技术,径向同轴度比其它联轴方式提高十倍,整机振动减少70%以上;扬水管数量可根据用户需要增减,适应不同的液下深度。叶轮、导叶体可为多级,适应不同的扬程要求。
5.水泵扬水管由法兰连接,中间有导轴承。水泵导轴承采用加强型填充聚四氟乙烯或加拿大赛龙轴承,也可采用丁腈橡胶(用于介质温度高于55℃),轴由护管保护。当输送清水时,可取消护管,导轴承不必接冷却润滑水;输送污水时,导轴承须外接冷却润滑水。对现场没有清洁水或清洁水成本较高的地方,可增设特殊结构,采用泵输送的介质经过过滤或沉淀分离后对导轴承进行冷却润滑。润滑水系统可增设流量及压力继电器等控制元件,开机前供水量低于额定供水量时,泵不能起动,当运行过程中由于某种原因(管路堵塞)造成缺水,缺压时,继电器发出报警信号,控制室蜂鸣器鸣叫,红灯报警,此时可打开旁通系统的阀门供水,保证供水充分,同时可对故障进行检修,这一控制系统可实现远程摇控。
6.泵的残余轴向力和转子部件的重量由电机座内的推力轴承承受或带推力轴承的电机承受。推力轴承用稀油润滑,并外接水进行冷却。推力轴承可埋设温控元件。
7.泵的轴封为填料密封,轴封及导轴承处装有可更换的轴套,以保护轴。叶轮的轴向位置由轴承部件上端或泵联轴器内的调整螺母来调整,十分方便。
8.液下泵可配备控制柜,它具有根据液位自动启停和过载报警及实时远程监控等多种功能,可实现多泵联网远程集中控制。口径大于500mm的泵设有自动排气系统。

结构特点

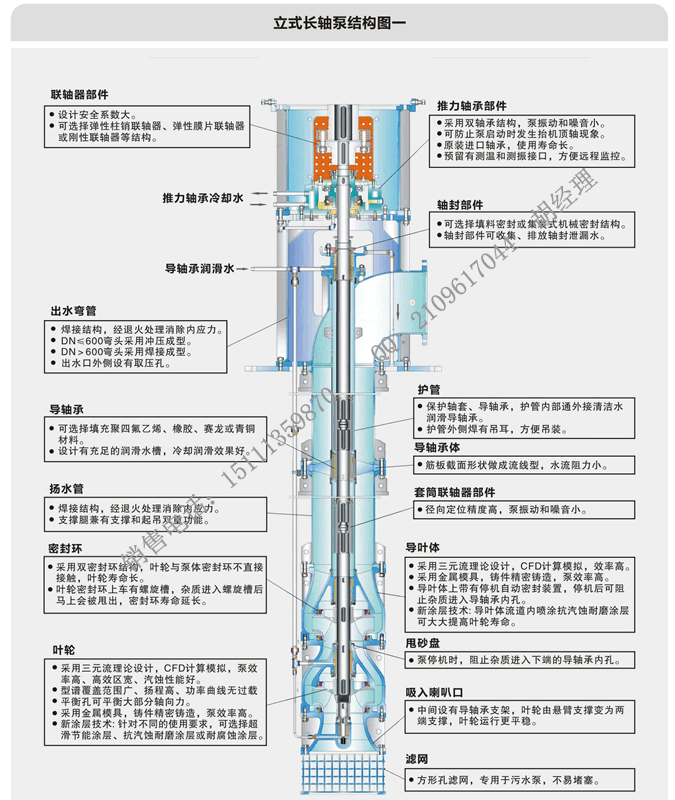

立式长轴泵结构





 << 应用领域









1、钢铁、冶炼、玻璃等行业高炉、熔炉冷却水系统,转炉烟罩冷却水系统,转炉、连铸机冷却水系统及
     热轧循环水系统,制氧厂空气预冷循环水系统。
2、石油、焦化、脱硫、蒸馏等工艺冷却水系统,橡胶、氯碱化工行业工艺、设备冷却水系统。
3、制药、化工等行业恒温反应罐冷却水系统。
4、热电厂汽轮机及相关辅机冷却循环水系统。
5、注塑行业生产工艺冷冻机组、注塑机冷却等换热设备冷却水系统。
6、制氧机及乙炔发生器冷却水系统。
7、机械加工,金属热处理工艺冷却循环水系统,电子行业洁净车间空调水系统,空压机冷却水系统。
8、化纤、制药、纺织、电子等行业空气压缩机冷却水系统。
9、制冰、冷库冷却水系统。
10、自来水行业取水、送水系统。
11、造纸行业生产用水系统。
12、大型宾馆、酒店中央空调冷冻、冷却循环水系统。
