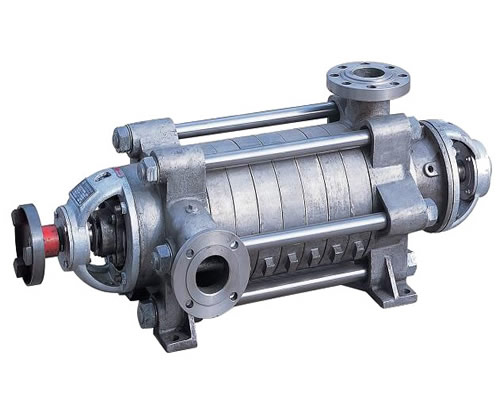

DF、DY型不锈钢多级泵


DDFDYDM型不锈钢多级泵概述

该系列泵系节段式多级离心泵,采用了国家推荐使用的高效节能水力模型,具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统,可输送热水、油类、腐蚀性和含磨料的介质等。

D型(DF、DM)不锈钢多级离心泵

D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体,适应于矿山和城市给排水工程使用。

DM型泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其它污水,被输送介质的温度不高于80℃,适于钢铁厂、矿山排水、污水输送等场合。

DF型泵供输送温度为-20℃~105℃,不含固体颗粒,有腐蚀性的液体。

DY型泵用于输送不含固体颗粒,温度为-20℃~150℃,粘度小于120厘沲的油类和石油产品。

以上各型泵的进口允许压力均不超过0.6Mpa


DDFDYDM型多级泵参数范围:

流量:3.75~840m3/h

扬程:19~680m


DDFDYDM型多级泵型号说明:

D(DM,DF,DY)450-60X4

D-多级卧式离心泵

DM-多级耐磨离心泵

DF-多级耐腐蚀离心泵

DY-多级离心油泵

450-泵设计点流量为450 m3/h

60-泵单级设计点扬程为60m

4-泵的级数为4



125D25X5

125-泵进口直径为125mm

D-多级离心泵

25-泵单级设计点扬程为25m

5-泵的级数为5


DDFDYDM型多级泵结构说明:

D,DM,DF,DY型泵主要由固定部分、转子部分、轴承和轴封四大部分组成:

1,固定部分主要由吸入段、中段、吐出段、和导叶等组成,用穿杠将各段拉紧,构成工作室。DDMDFDY型泵吸入口为水平方向,出口垂直向上;DG型泵出入口均均垂直向上,根据需要也可生产出入口垂直向上方向或出入口水平方向。

2,转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作;平衡盘用来平衡轴向力;轴上装有可更换的轴套以保护轴。

3,轴承部分主要由轴承体、轴承和轴承压盖等组成。除85-67155-67600-60型泵采用滑动轴承、稀油润滑外,其余型泵均采用滚动轴承、干油润滑。

4, 轴封部分一般采用软填料密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通入有一压力的水,起水封、水冷和水润滑作用。D型泵水封水一般来源于泵内的压力水,DMDFDY型泵来源于泵内的压力水或外部供水。DMDFDY型泵较多采用机械密封。

  传动泵通过弹性联轴器由原动机直接驱动。从原动机端看泵,泵为顺时针方向旋转。



DDFDYDM型多级泵选型说明:

1,泵的性能参数见泵的性能表,表中所列参数为一个大气压下常温清水的试验性能,输送油类等粘度大的介质时,需要进行性能换算。

2,订货时需要注明泵的型号、参数、以及输送介质的密度、温度、粘度、腐蚀性等。

3,如实际要求参数与性能表不符,本公司根据要求设计制造。


DDFDYDM型多级泵材质:




:材料可根据用户要求选配。
